Dwulokalowy nowoczesna stodoła Ella 40

Ella 40 dom jednorodzinny dwulokalowy

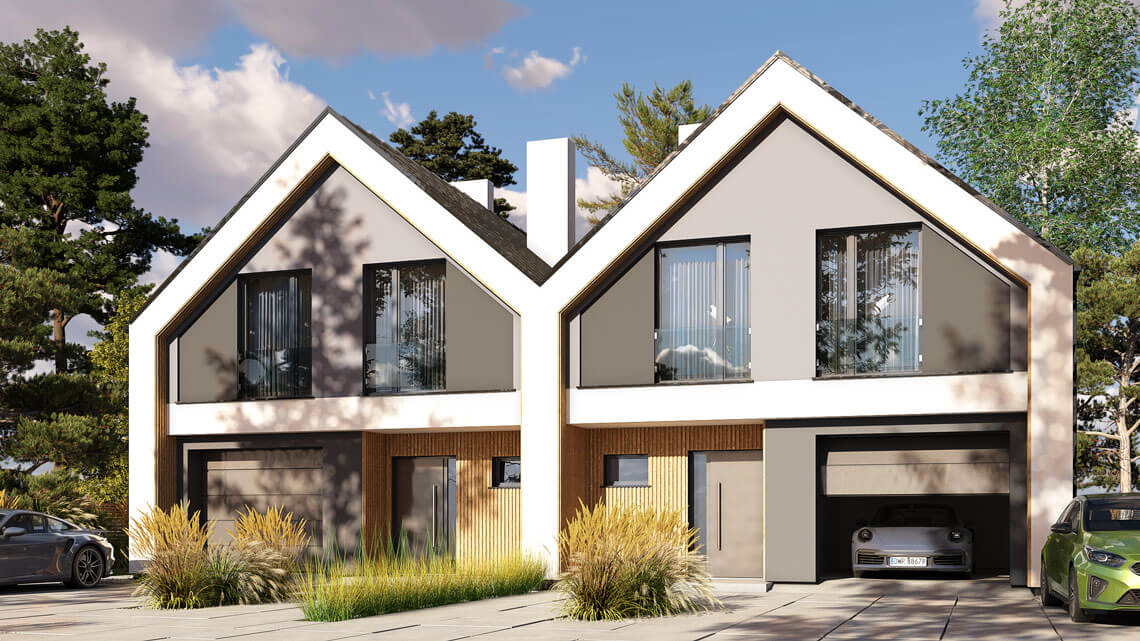

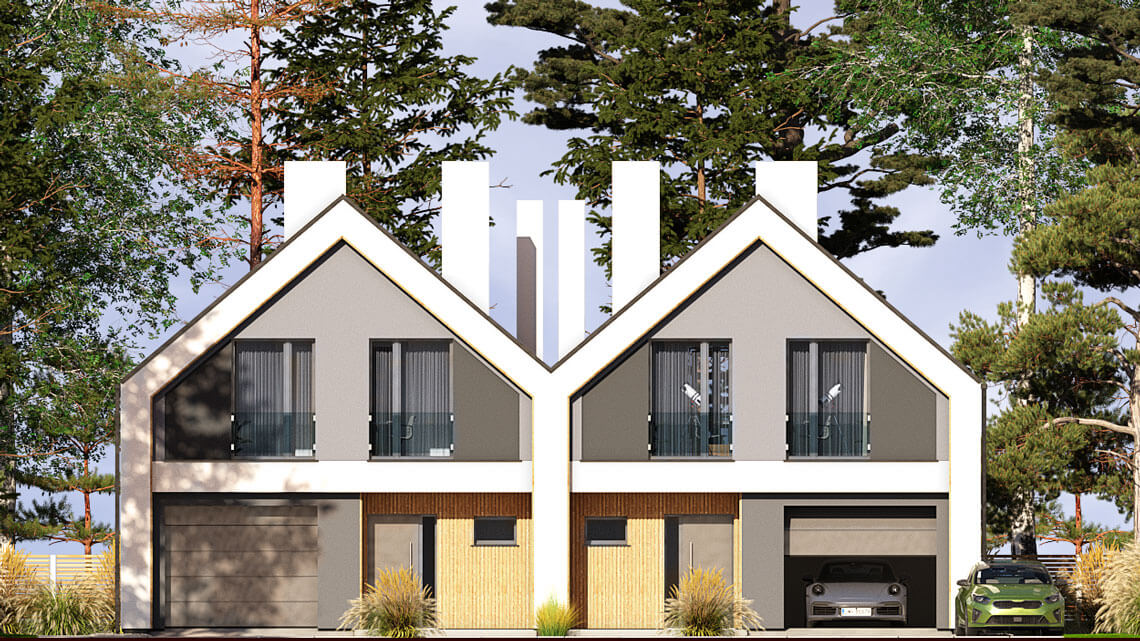

Ella 40 jednorodzinny dwulokalowy widok od strony frontu

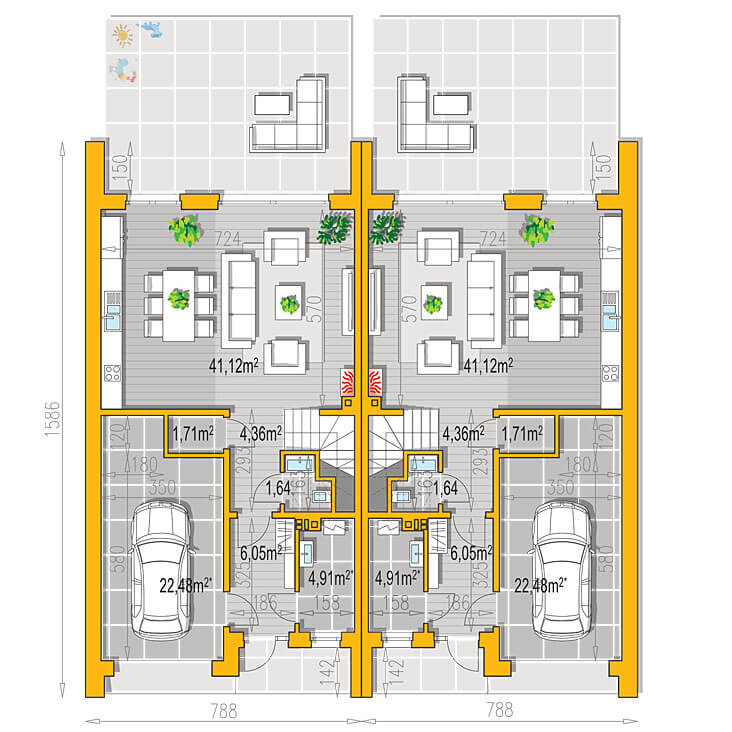

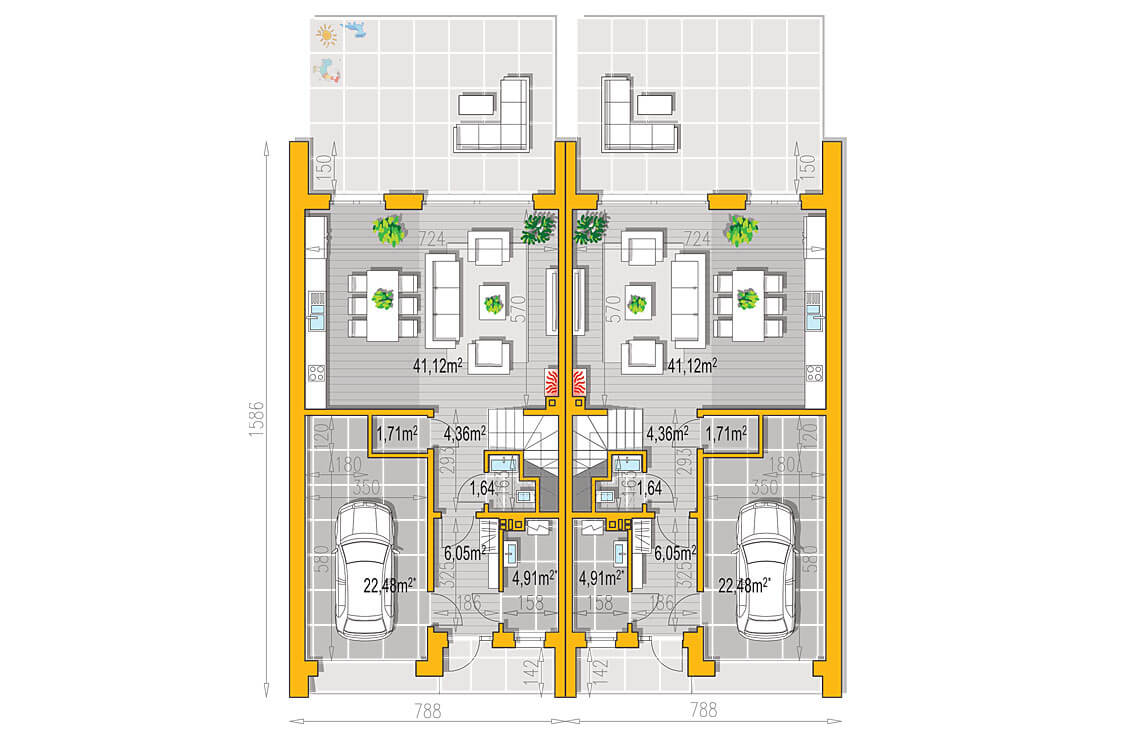

Ella 40 dwulokalowy rzut parteru. Układ funkcjonalny. Powierzchnie pomieszczeń. Wymiary pomieszczeń.

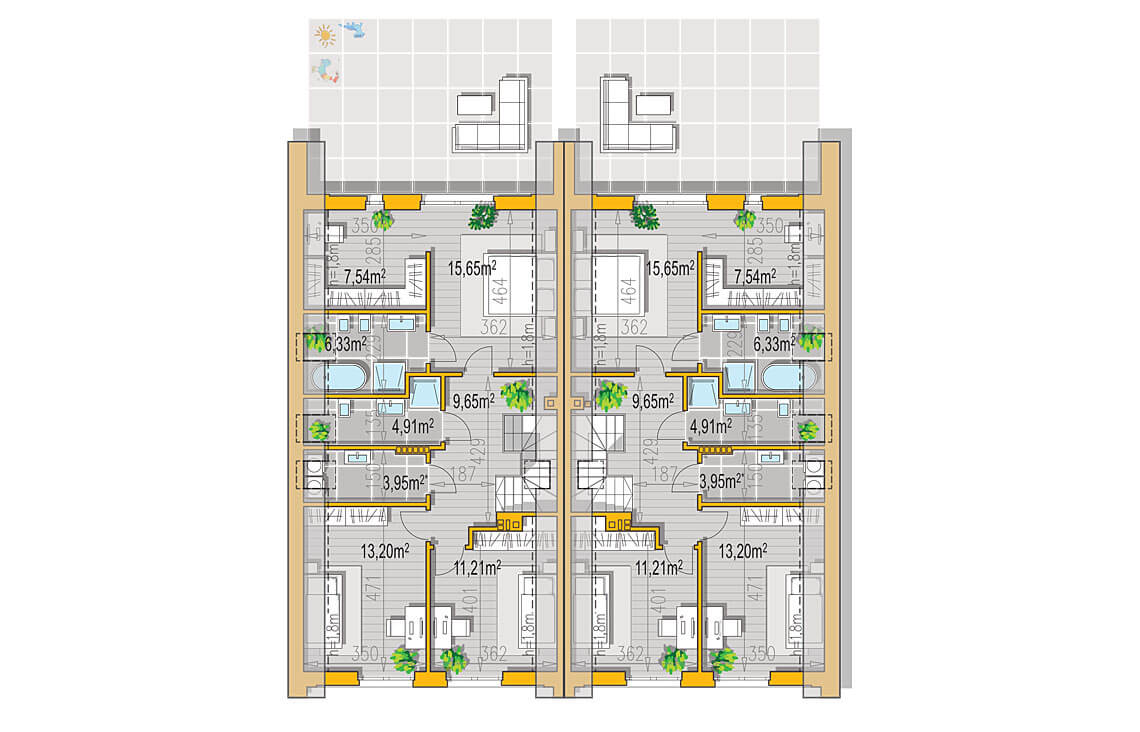

Ella 40 dwulokalowy rzut poddasza. Układ funkcjonalny. Powierzchnie pomieszczeń. Wymiary pomieszczeń.

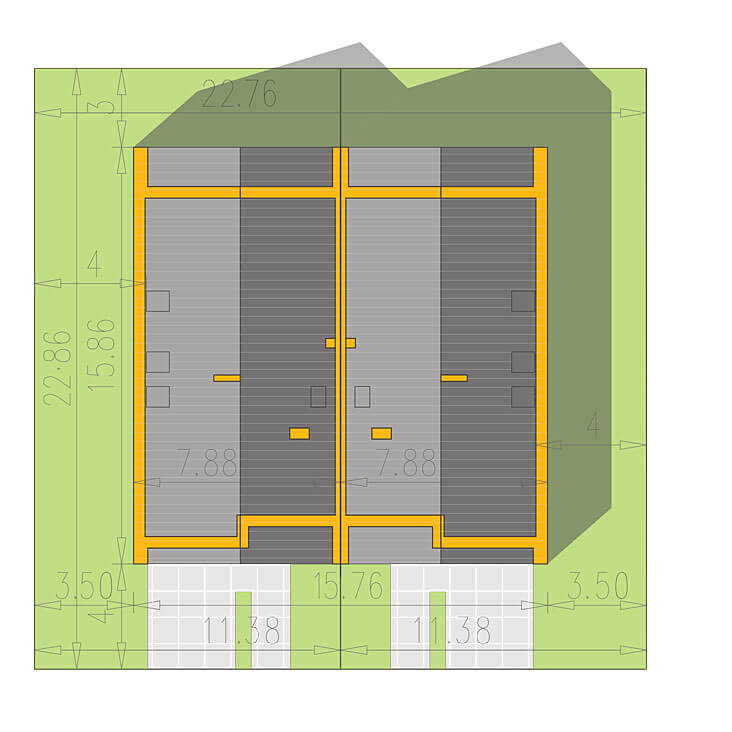

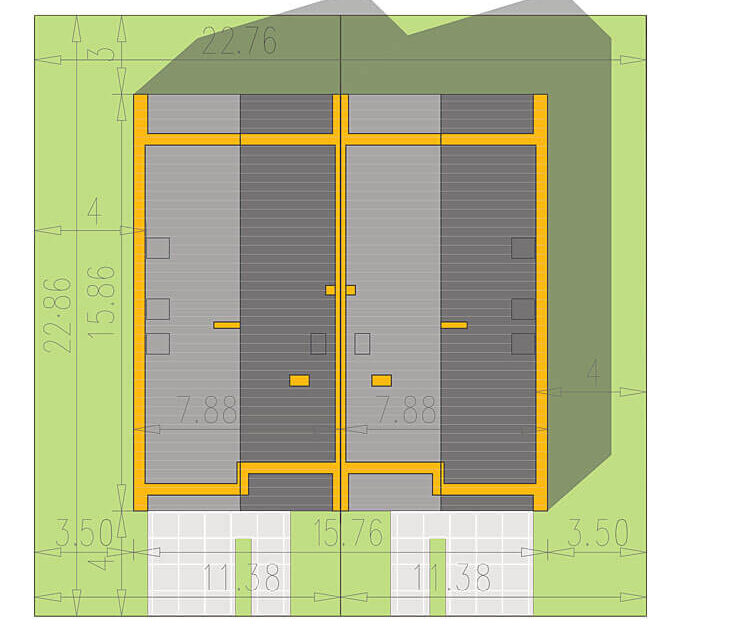

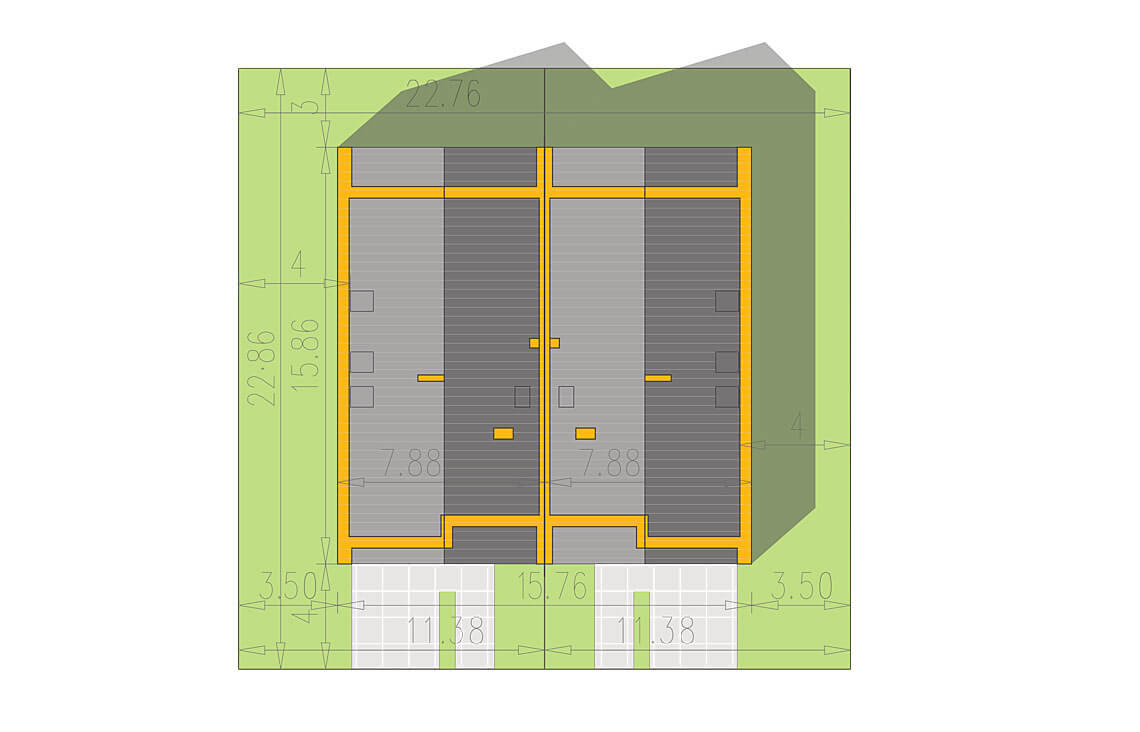

Ella 40 dwulokalowy sytuacja. Ustawienie budynku[ na działce. Minimalne wymiary działki. Wymiary budynku. Minimalne odległości od granicy działki.

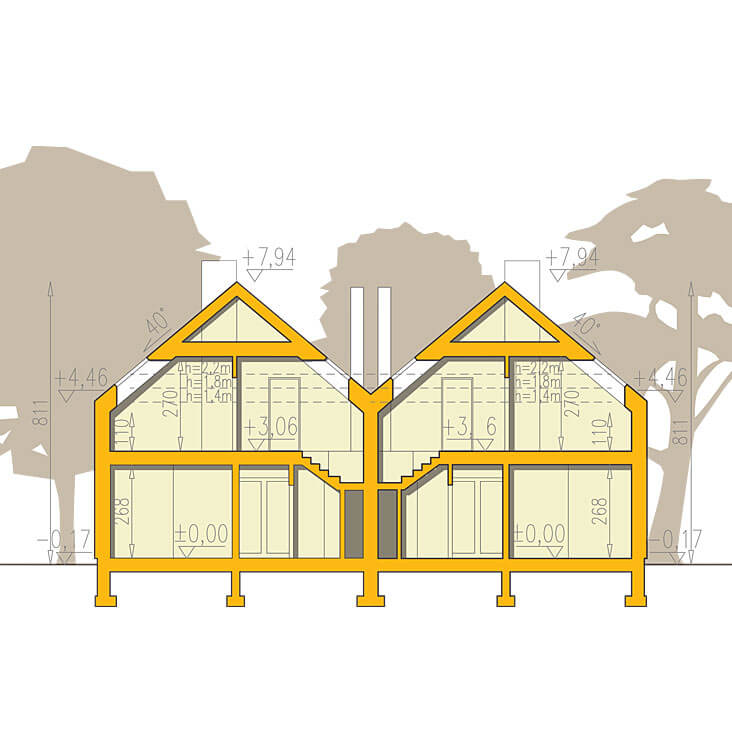

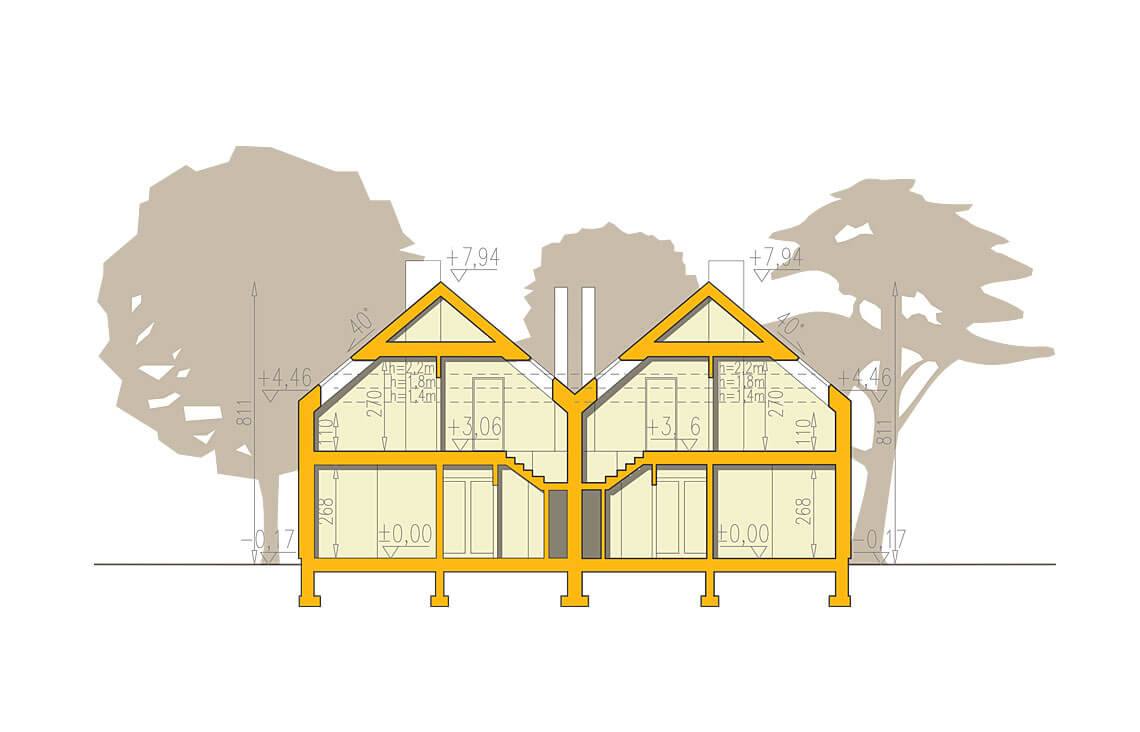

Ella 40 dwulokalowy przekrój. Wysokość budynku. Wysokość pomieszczeń. Wysokość ścianki kolankowej.

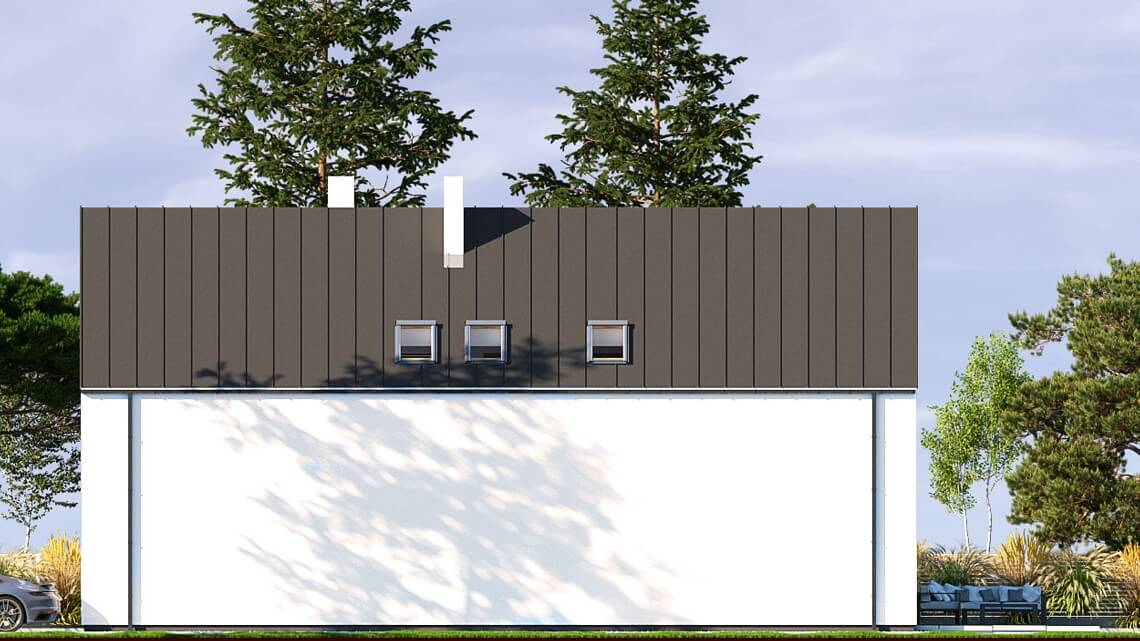

Ella 40 dwulokalowy elewacja z prawej strony

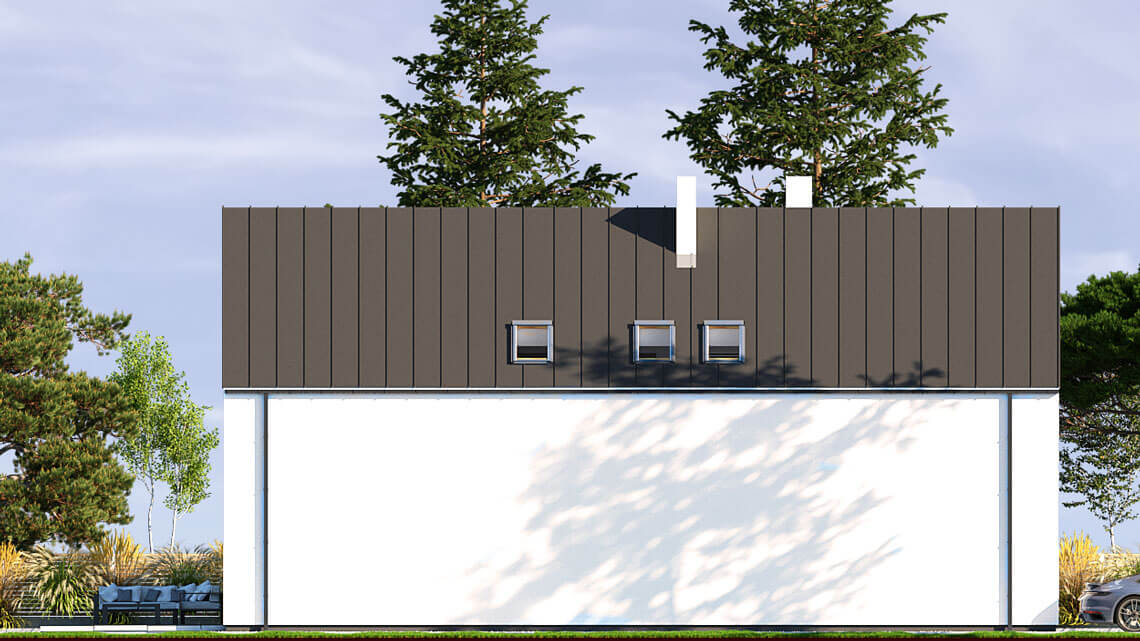

Ella 40 dwulokalowy elewacja z lewej strony

Pokaż odbicie lustrzane

Gwarancja najniższej ceny

Zgoda na zmiany w projekcie

Wprowadzenie zmian przez autora

Ella 40 dom jednorodzinny dwulokalowy

Rzuty

Rzut Parter

Wiatrołap:6,05 m²
Holl:4,36 m²
Salon, jadalnia, kuchnia:41,12 m²
Spiżarnia:1,71 m²
Toaleta:1,64 m²
Kotłownia:4,91 m²
Garaż:22,48 m²

Suma Parter:82,27

Pokaż odbicie lustrzane

Pobierz rysunki szczegółowe

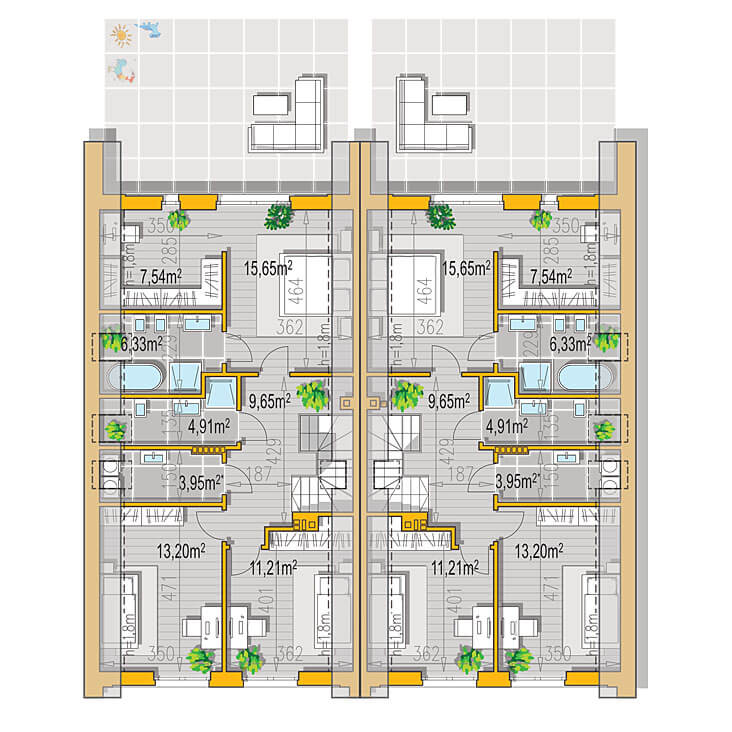

Rzut Poddasze

Przedpokój:9,65 m²
Sypialnia:15,65 m²
Garderoba:7,54 m²
Łazienka:6,33 m²
Łazienka:4,91 m²
Pralnia, suszarnia:3,95 m²
Sypialnia:13,20 m²
Sypialnia:11,21 m²

Suma Poddasze:72,44

Pokaż odbicie lustrzane

Pobierz rysunki szczegółowe

PRZEKRÓJ

Zamów rysunki
szczegółowe

Zapoznaj się ze szczegółowymi
rysunkami rzutów kondygnacji
w PDF dla tego projektu.

pobierz bezpłatnie

Usytuowanie na działce

Chcesz mieć pewność, że ten projekt pasuje na Twoją działkę?

Odpowiemy Ci:

Zamów bezpłatną analizę

Ella 40 dom jednorodzinny dwulokalowy

Dane techniczne projektu

Jeśli nie opisane inaczej dane dotyczą
jednego lokalu
Powierzchnia użytkowa
123,37 m²
Pom. gospodarcze
4,91 m²
Pow. garażu
22,48 m²
Pow. użytkowa 2 segmenty
246,74 m²
Pow. razem
154,71 m²
Powierzchnia zabudowy
114 m²
Pow. zabudowy 2 segmenty
228 m²
Kondygnacje
Z poddaszem użytkowym
Szerokość działki
11,38 m
Długość działki
22,86 m
Szerokość działki 2 segmenty
22,76 m
Szerokość elewacji
7,88 m
Szerokość elewacji 2 segmenty
15,76 m
Długość elewacji
15,86 m
Wysokość budynku
8,11 m
Kąt nachylenia dachu
40 °
Wysokość okapu
4,63 m
Wysokość ścianki kolankowej
110 cm
Stanowiska garażowe
1
Pokoje bez salonu
3
Kuchnia
Otwarta
Łazienki i toalety
3
Wys. pomieszczenia
2,68 m
Ogrzewanie
gaz (pompa ciepła - płatny dodatek)
Kubatura
503 m³
Kubatura 2 -segmenty
1006 m³
Wentylacja
grawitacyjna (rekuperacja - płatny dodatek)

Ella 40 dom jednorodzinny dwulokalowy

Elewacje

Ella 40 dom jednorodzinny dwulokalowy

Opis projektu

Dom ten wpisuje się w trend nowoczesnej stodoły. Dom jednorodzinny dwulokalowy, nowoczesna stodoła, Ella 40 ( z dachem o nachyleniu 40° ) posiada wygodne dobrze rozplanowane wnętrze. Duże osłonięte podcieniem wejście prowadzi do wiatrołapu. Obszerny i ustawny salon jest połączony z jadalnią i kuchnią . Z salonu, od strony ogrodowej, na taras prowadzą, dające wewnątrz dużo światła, drzwi balkonowe. Na poddasze prowadzą schody rozpoczynające swój bieg przy salonie. W części nocnej na poddaszu znajdują się trzy sypialnie, dwie łazienki, garderoba i pralnia suszarnia. Główna sypialnia posiada łazienkę i garderobę en suit.

Czy w domu jednorodzinnym dwulokalowym może być wygodnie?

Dom jednorodzinny dwulokalowy Ella 40° został zaprojektowany z myślą o komforcie i wygodzie domowników. Nie tylko wygodna strefa dzienna, czy główna sypialnia z łazienką en suit i garderobą, ale dodatkowa przestrzeń w garażu, przestronna strefa wejściowa i wreszcie pralnia na piętrze, czyli tam gdzie się najbardziej przyda. Po prostu pralnia jest tam gdzie są brudne rzeczy i gdzie potem są czyste rzeczy do rozniesienia do szaf w pokojach obok.

Czy to najlepsza szerokość segmentu?

Szerokość lokalu to tylko 7,88m, a budynku 15,76m. Dzięki takiemu wymiarowi dom zmieści się nawet na małych działkach.

Czy na działce zmieszczą się dwa auta?

Segmenty projektu domu jednorodzinnego, dwulokalowy nowoczesna stodoła Ella 40°, połączone są ścianami od strony wejścia. taka konfiguracja ułatwia parkowanie drugiego auta w taki sposób by nie kolidował z wejściem.

Technologia i konstrukcja

ściany: bloczek z gazobetonu 24 cm, styropian Termo Organika 20 cm, tynk
ściany pomiędzy segmentami: ściana czterowarstwowa- bloczek silikatowy 18cm, styropian 2cm, pustka powietrzna 2cm, bloczek silikatowy 18cm
strop: teriva
dach: dwuspadowy, nachylenie 40° , więźba drewniana, blacha dachowa lub dachówka ceramiczna.
ocieplenie dachu: wełna mineralna
ogrzewanie: gazowe (pompa ciepła, paliwo stałe – płatne dodatki)
wentylacja: grawitacyjna (rekuperacja – płatny dodatek)
